Una revolución en el izado de cargas pesadas que ya es una realidad.
NUEVO OX-DTML, ELEVACIÓN DE CARGAS EXTREMADAMENTE PESADAS
OX-DTML, de Double Trunnion MultiLug, es un sistema innovador de terminal extremo para la gama de Balancines Separadores OX Spreader Beam, que es especialmente versátil para el izado de cualquier tipo de cargas pero que ha sido especialmente diseñado para izado de cargas extremadamente pesadas (Heavy Duty Lifting Application).
El OX-DTML ha sido desarrollado para ofrecer mayor eficiencia, seguridad y fiabilidad en la manipulación de cargas pesadas, pero dándole un extra de versatilidad al responder a la necesidad operativa concreta del sector de poder usar indistintamente grilletes para conectar los accesorios de izado tales como eslingas o grummets, o conectar dichas eslingas directamente a este terminal gracias a los enganches circulares denominados Trunnion. Estos permiten ahorrarse los grilletes, que en elevación pesada (Heavy Duty) son muy costosos.
El OX-DTML en detalle
¿QUÉ ES EL OX-DTML?
El OX-DTML es un Terminal Extremo Bimodal, que dispone de enganche superior e inferior, tanto para grilletes como directamente mediante eslingas o grommets a unos muñones denominados Trunnion.
Es compatible con la gama de OX-Spreader Beams. Por el momento disponible desde el modelo SB-250 hasta el SB-1350, rango donde saca mayor partido de su versatilidad. Con capacidades de 250, 400, 600, 800 y 1350 toneladas!. Otras medidas bajo consultas.
¿CÓMO FUNCIONA EL OX-DTML?

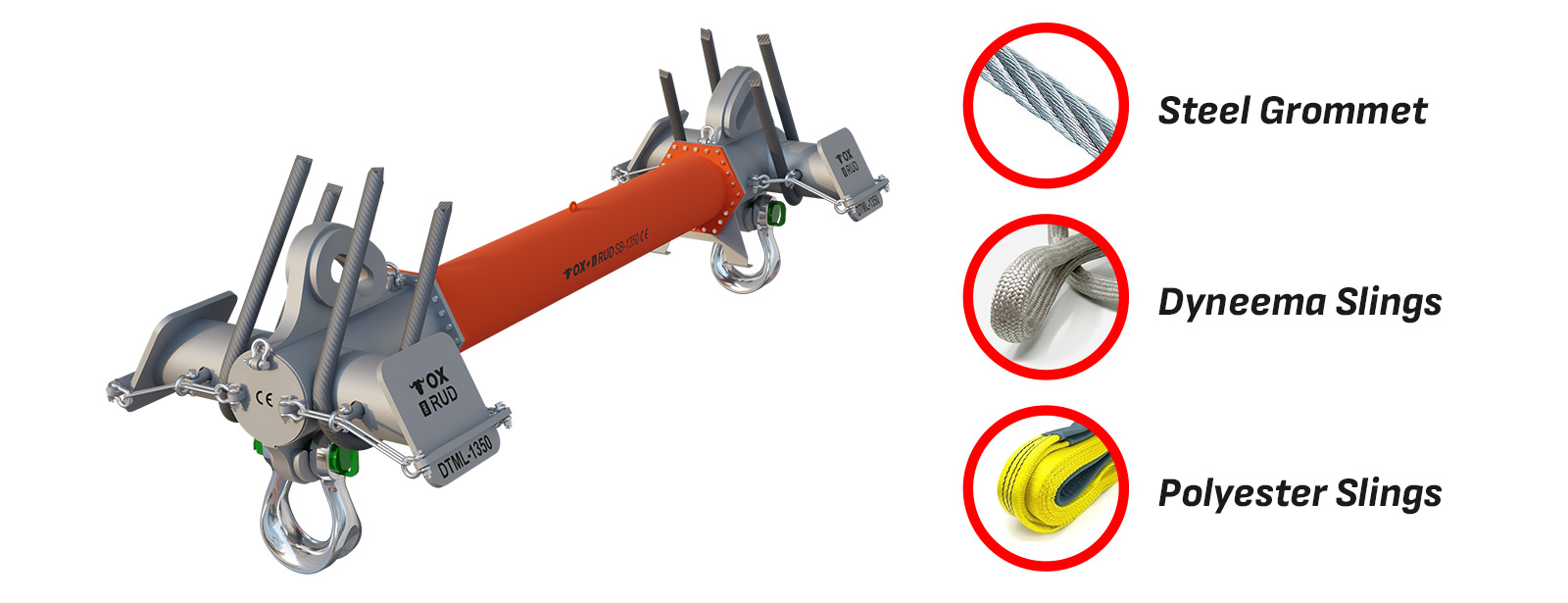

Dispone de orejetas para grilletes orientadas longitudinalmente que les permite bascular para orientarse en el rango de geometrías posible en la gama de balancines separadores OX. Pero al mismo tiempo dispone del alojamiento tipo trunnion que enganchar una pareja de eslingas o grommets que además son de menor tamaño que si usáramos una simple y que además permite prescindir del grillete.
Esta característica le permite una amplia cantidad de combinaciones que amplían su versatilidad.
CONFIGURACIONES

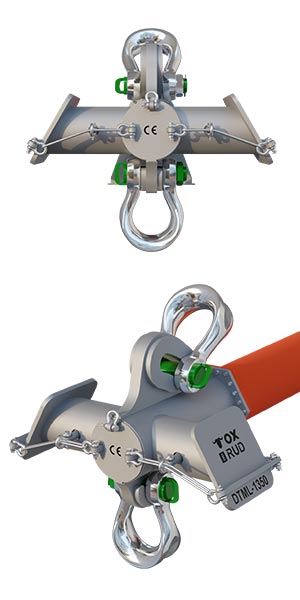

Grilletes Superiores
+ Grilletes Inferiores

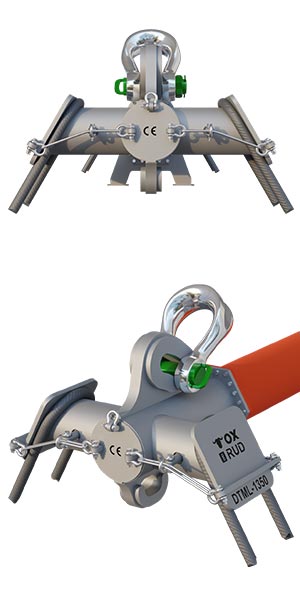

Grilletes Superiores
+ Grommets Inferiores

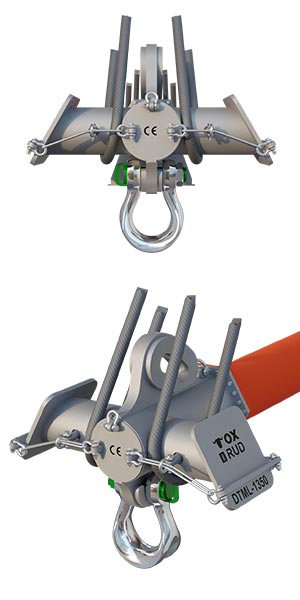

Grommets Superiores
+ Grilletes Inferiores

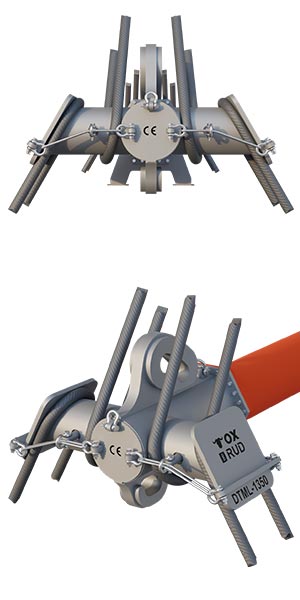

Grommets Superiores
+ Grommets Inferiores

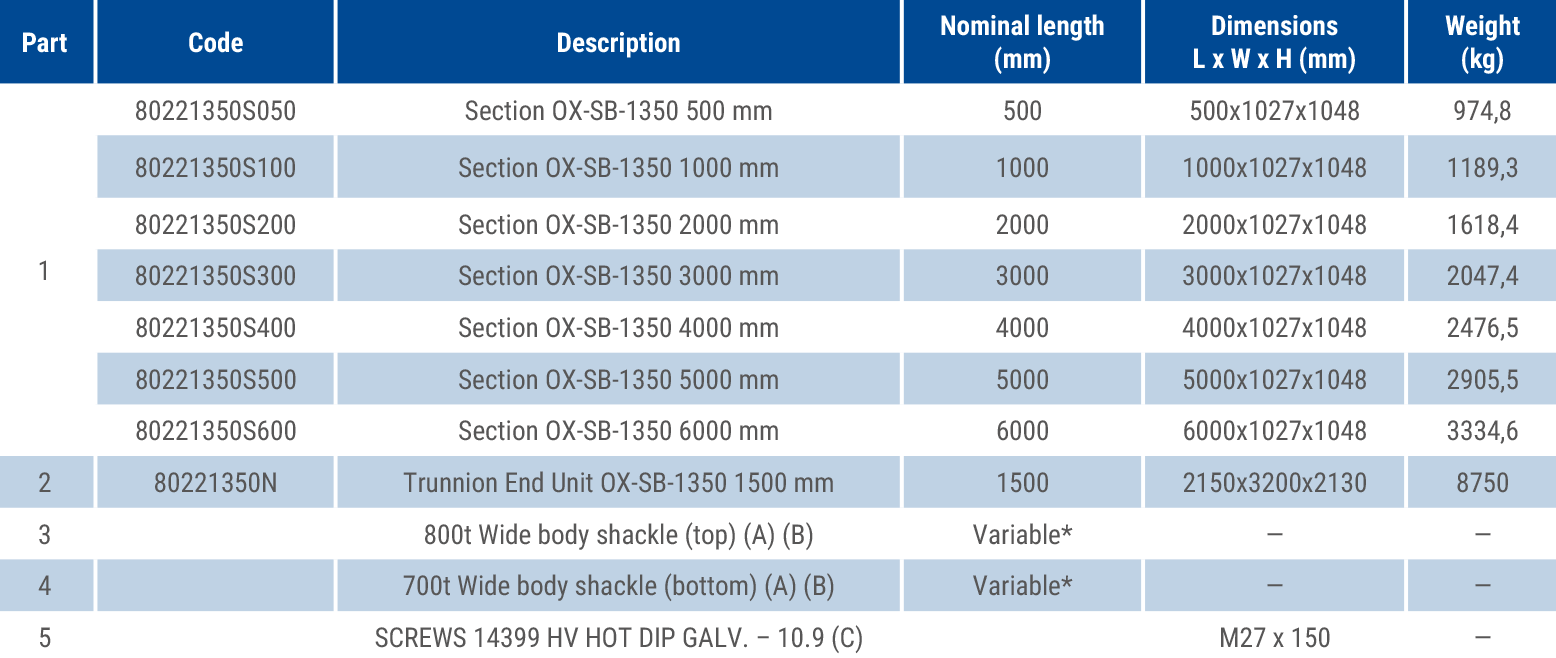

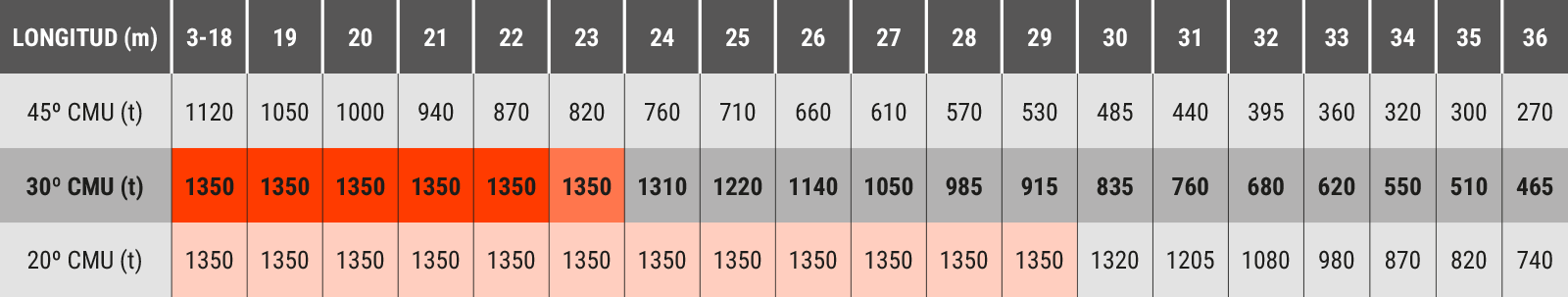

INFORMACIÓN TÉCNICA
Compatible con la gama de OX Spreader Beam de SB-250 a SB-1350.

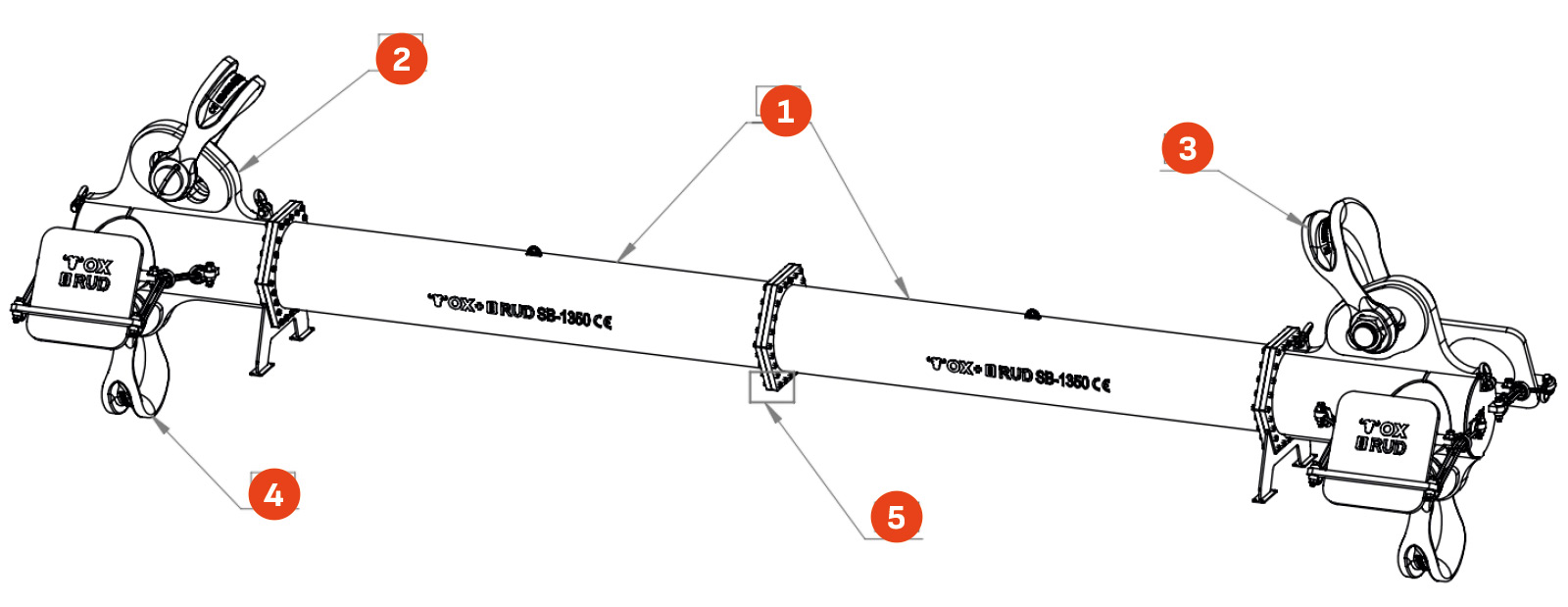

COMPONENTES
- Sección OX-SB
- Terminal DTML
- Grillete de cuerpo ancho (superior)
- Grillete de cuerpo ancho (inferior)
- Conjunto de tornillería
ACCESORIOS
Preparado para transporte

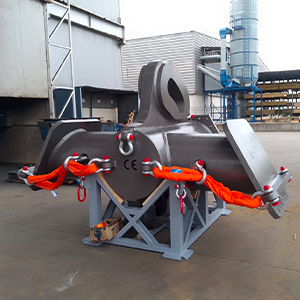

Terminal DTML-1350 sobre contenedor de transporte específico DTMLC-1350.
Carga y descarga
Carga/descarga mediante izado individual del terminal DTML sobre contenedor de transporte.

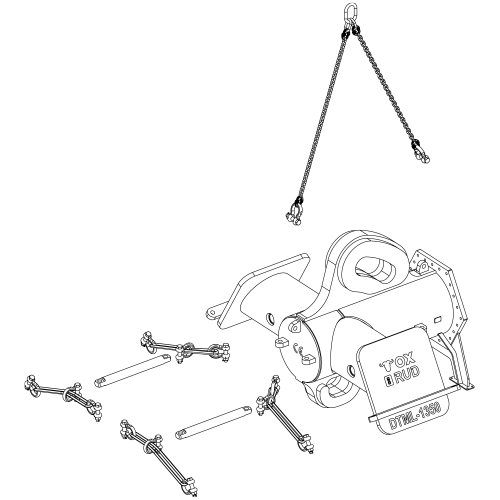

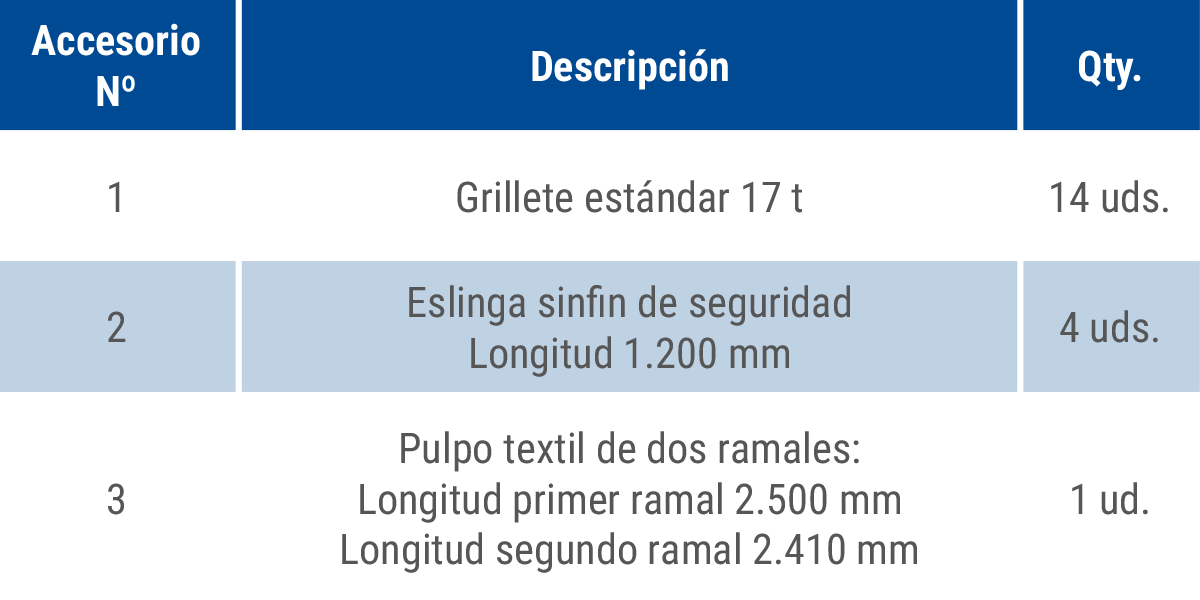

Explosión accesorios
- Pulpo izado para modelos DTML-1350 y DTML-800. (Resto de modelos enganche simple).
- Barras de Seguridad y eslingas de bloqueo. Modelos de DTLM-250 a DTML-1350.
TRANSPORTE
Suministro de conjunto completo modelo DTML-1350 listo para entregar. Incluye:
- 2 x Terminales DTML1350 sobre Contenedor transporte DTMLC.
- 2 x Secciones SB-1350 L: 5.000 mm apilados entre si sobre contenedores apilables MSC.
